Эндоскоп Н-200В (Н-200П снят с производства)
Промышленный жёсткий Видеоэндоскоп Н-200В
Прибор Видеоэндоскоп Н-200В не является измерительным прибоом!
Промышленный жёсткий Видеоэндоскоп Н-200В с цветным IPS экраном высокого разрешения является сложным техническим электронно-цифровым устройством, предназначенным для визуального контроля и исследования внутренней полости газотурбинного двигателя. Может применяться в авиационной и газопекачивающей отрасли (станции ГПА).
Прибор позволяет визуально обнаружить поверхностные дефекты, выявить их характер (трещины, забоины, нагар, перегрев и др.), определить их расположение, зафиксировать дефект на фото или видеозапись, сохранить все данные на карту памяти TF MicroSD, встроенную в прибор для дальнейшего исследования обнаруженного дефекта.
Видеоэндоскоп Н-200В может эксплуатироваться до 4 часов без подзарядки в зависимости от температуры окружающей среды благодаря встроенной в корпус литий-ионной (Li-Ion) аккумуляторной батарее емкостью 3000 мА•ч (мA•h)
Прибор имеет функцию автоматического выключения через 5 мин при бездействии, что позволяет экономить ёмкость заряда встроенной батареи, тем самым продлевая время работы прибора.
Встроенная батарея является неотъемлемой частью данного оборудования.
Общие технические характеристики:
• Диаметр модуля с камерами: 10 мм
• Диаметр погружной части: 14 мм
• Диаметр погружной части на длине: 145 мм - 13 мм
• Глубина полного погружения: 425 мм

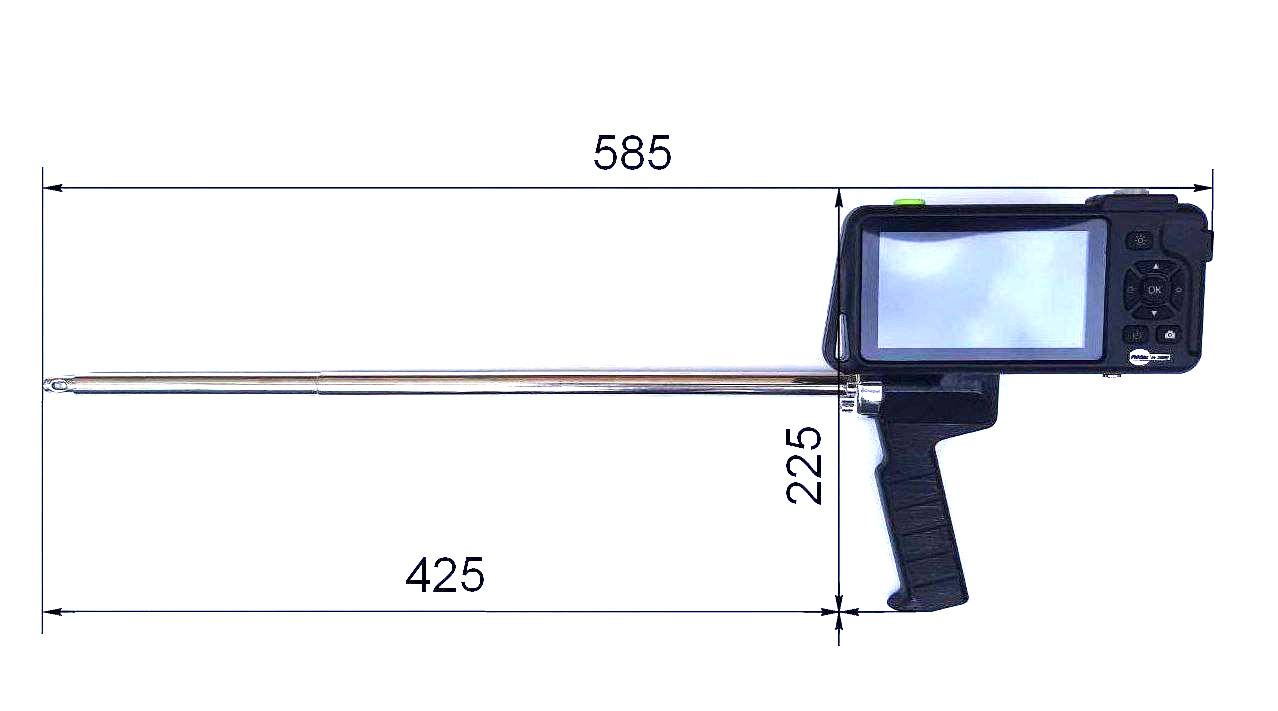

• Общие габариты Видеоэндоскопа Н-200В: общая длина 585 мм, ширина 225 мм
• Рабочая температура: от 0 до -45 градусов С
• Порт зарядки: Тур-С с магнитным переходником для провода быстрой зарядки
• Порт для карты памяти: TF MicroSD
• Карта памяти: TF MicroSD
• Разрешение экрана IPS: 854х480
• Разрешение камер: 2 Мп
• Разрешение фото: 1920х1080
• Разрешение видео: 1280х720
• Угол обзора передней камеры 70 градусов
• Фокусное расстояние фронтальной камеры 50-80 мм
• Угол обзора боковых камер 70 градусов
• Фокусное расстояние боковых камер 20-50 мм
• В качестве источника света камеры оснащены встроенной светодиодной подсветкой (LED), имеющей три режима яркости.
• На тыльной стороне корпуса дисплея расположены:
- Встроенный микрофон
- Встроенный динамик для воспроизведения звука
- Кнопка сброса для перезагрузки устройства
- Фонарь наружного освещения светодиодный (LED)
• Габаритные размеры кейса 630х270х110 мм
• Вес Видеоэндоскопа Н-200В: 800 гр.
Вес комплекта в базовой комплектации с ударопрочным кейсом 5,5 кг
УСТРОЙСТВО ВИДЕОЭНДОСКОПА:

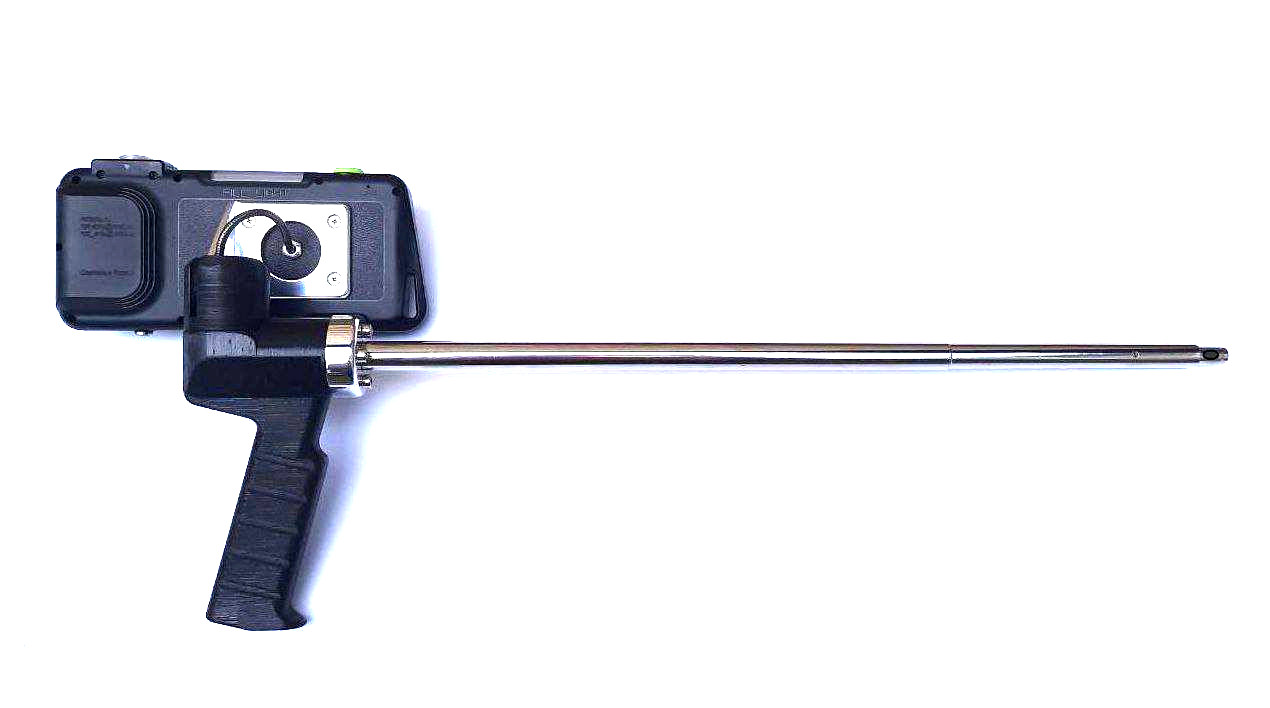

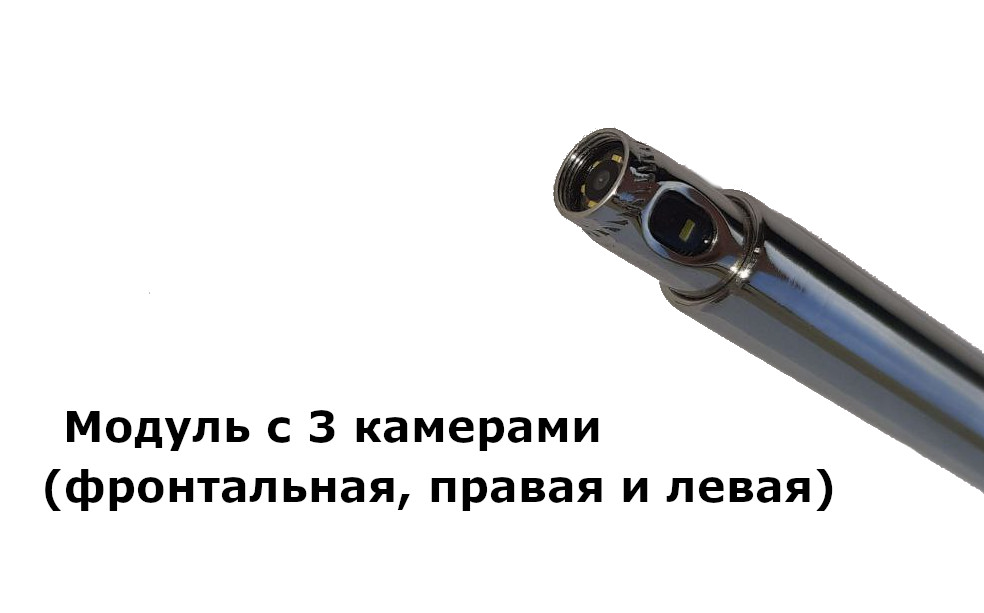

• Видеоэндоскоп Н-200В состоит из нержавеющего трубчатого жёсткого корпуса и эргономичной рукоятки с поворотным механизмом для дисплея, а также самого дисплея. В нержавеющий трубчатый жёсткий корпус прибора встроен модуль с тремя цифровыми видеокамерами:
• Фронтальная камера разрешение 2Мп, фокусное растояние 50-80 мм, угол обзора 70 градусов (смотрит вперёд)
• Боковые камеры разрешение 2Мп, фокусное расстояние 20-50 мм, угол обзора 70 градусов (смотрят вправо и влево относительно корпуса и рукоятки прибора)
• К корпусу видеоэндоскопа Н-200В крепится эргономичная рукоятка с поворотным механизмом.
• Дисплей имеет:
- Семь поворотных положений во круг оси с фиксацией, 270 градусов по горизонтали.
- Четыре положения во круг оси с фиксацией, 135 градусов по вертикали.
• В качестве источника света камеры оснащены встроенной светодиодной подсветкой, имеющей три режима яркости.

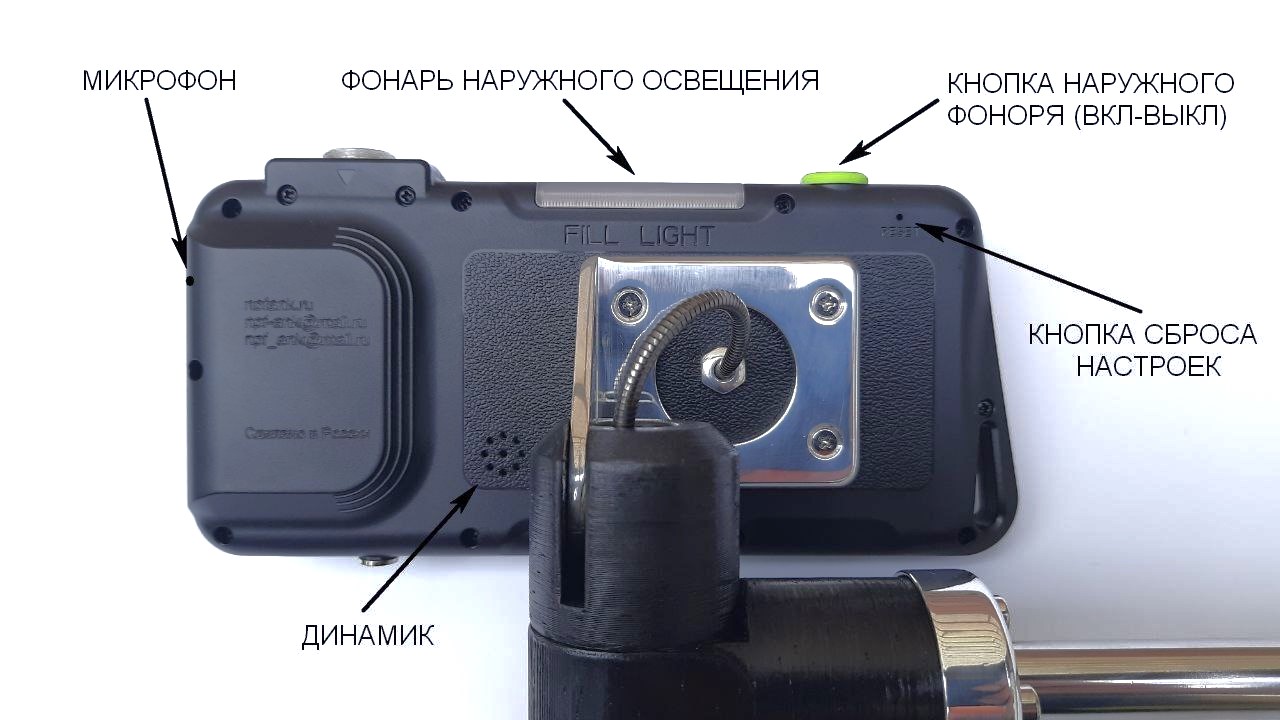

• На тыльной стороне корпуса дисплея расположены:
- Встроенный микрофон.
- Встроенный динамик для воспроизведения звука.
- Кнопка сброса для перезагрузки устройства при необходимости.
- Фонарь наружного освещения.

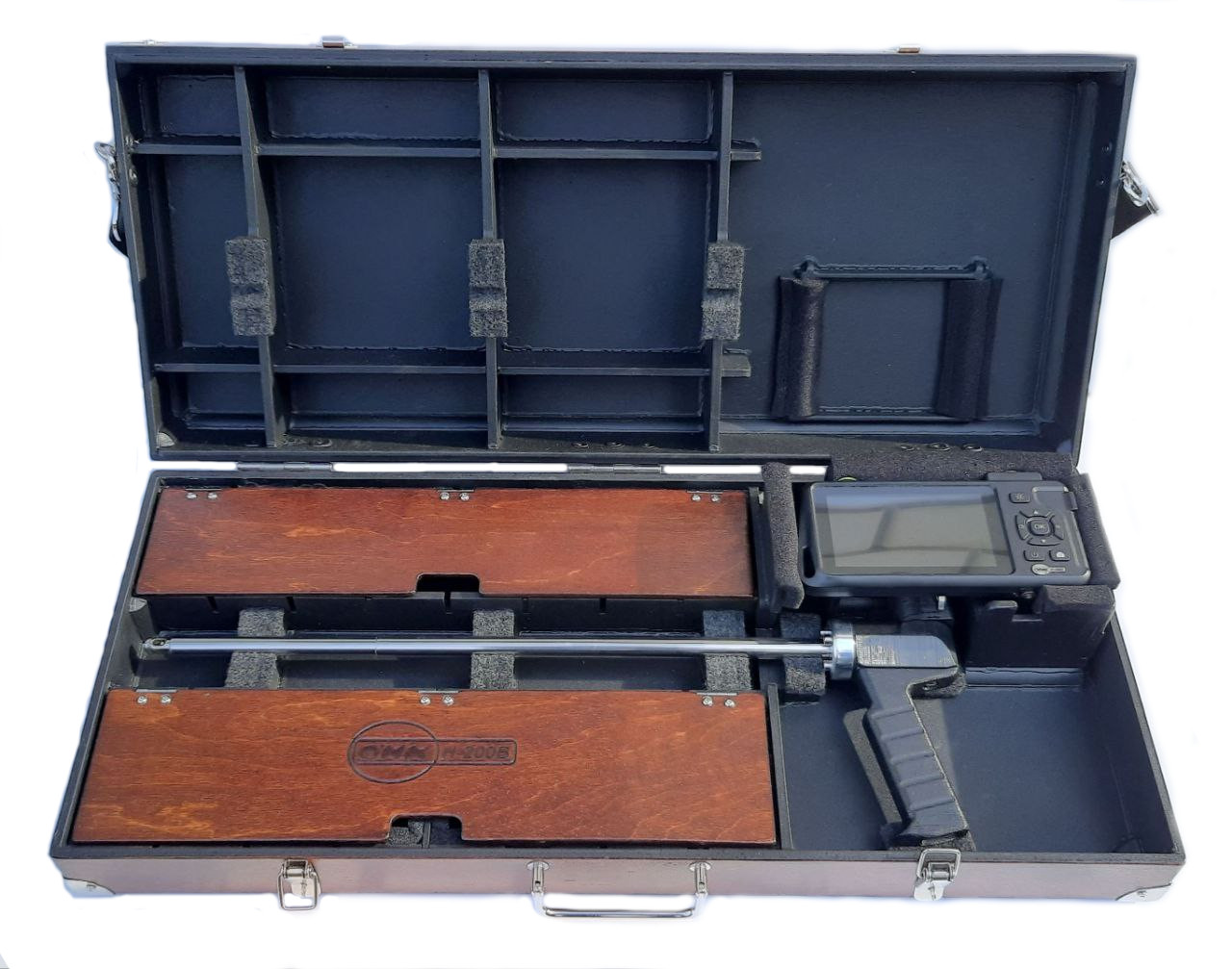

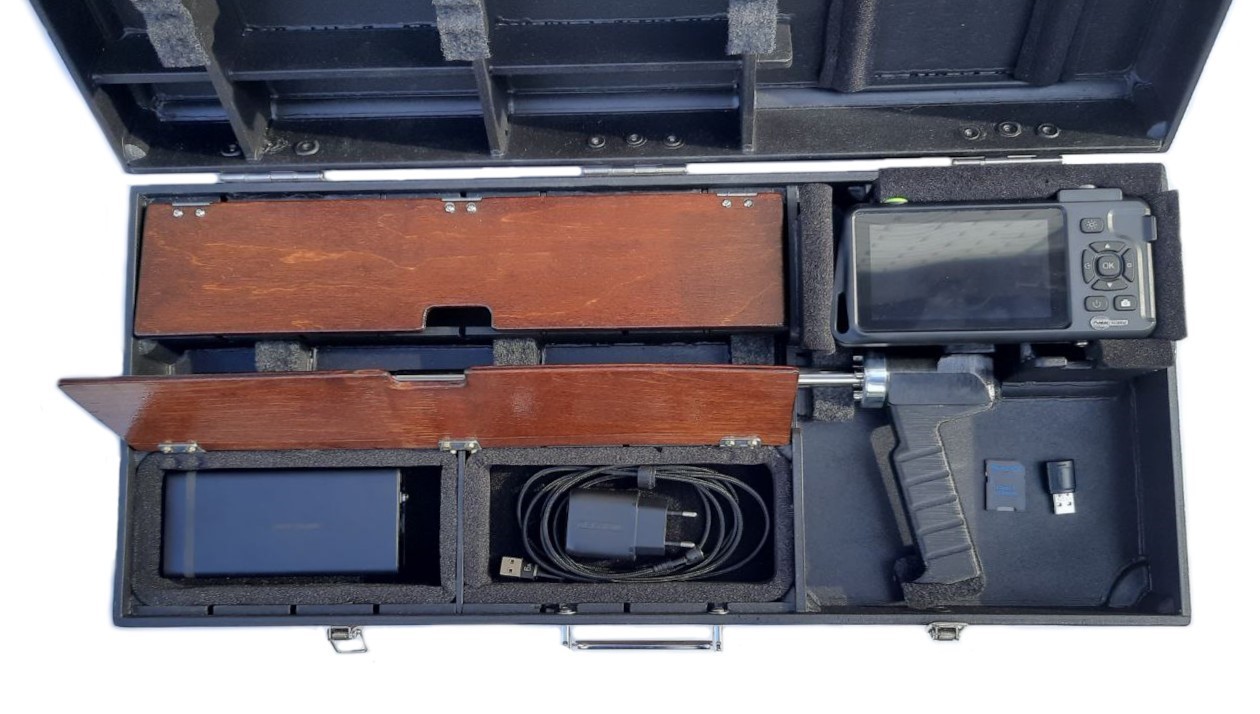

КОМПЛЕКТАЦИЯ:
- Видеоэндоскоп Н-200В
- Зарядное устройство с магнитным разъемом, провод длиной 2 м
- Карта памяти TF MicroSD 32 ГБ
- Переходник (адаптер) для карты памяти MicroSD в USB
- Переходник (адаптер) для карты памяти MicroSD в SD
- Внешний аккумулятор (PowerBank) может комлектоваться от 10000-30000 мА•ч (mA•h)
- Салфетка

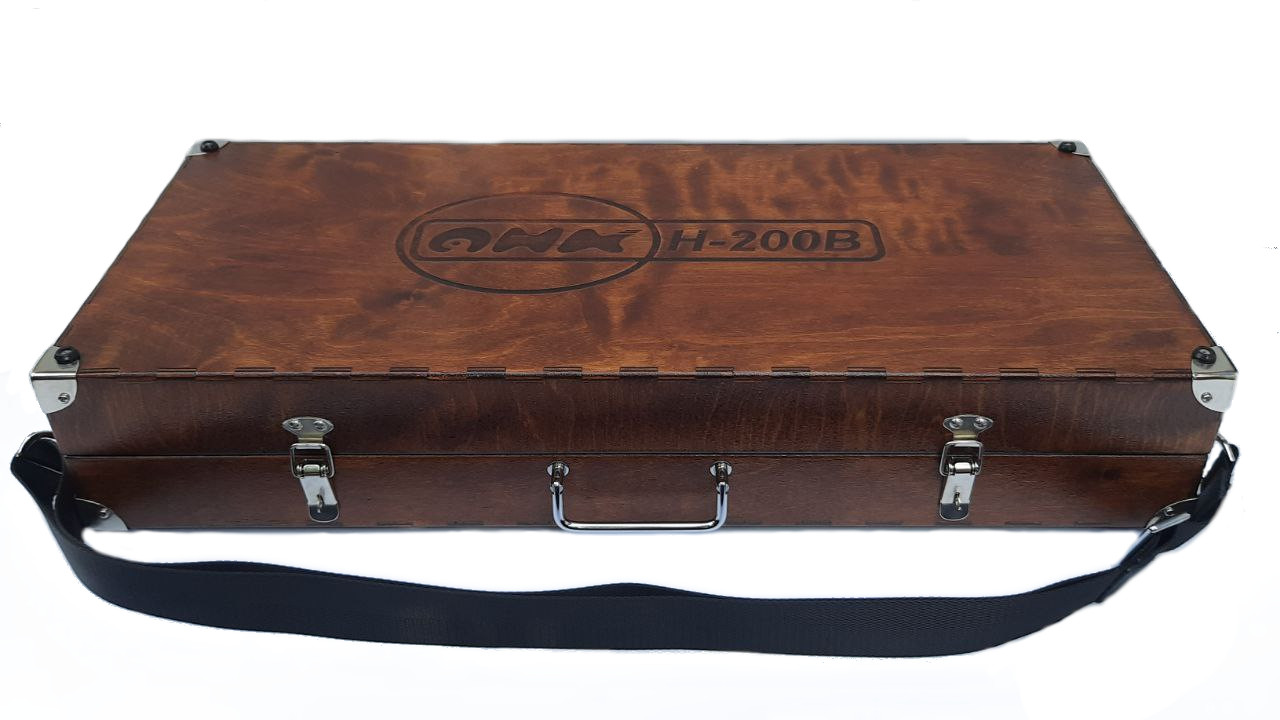

- Ударопрочный кейс для хранения и транспортировки
- Инструкция по эксплуатации прибора (Паспорт)
МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ПРИБОРА:
• Запрещается вводить видеоэндоскоп Н-200В в работающее устройство.
• Запрещается подвергать сильному нагреву модуль с камерами в корпусе видеоэндоскопа Н-200В — объект исследования должен быть охлажден до температуры окружающей среды.
• Предохранять прибор от ударов и падений.
• Запрещается разборка видеоэндоскопа Н-200В в условиях эксплуатации.
• Не допускать попадания на видеоэндоскоп Н-200В агрессивным сред — не допускать попадания на камеры и дисплей горюче-смазочных материалов, растворителей, щелочных растворов и прочих агрессивных к пластику материалов.
• Не допускать прямого попадания влаги на корпус дисплея.
• Не допускать длительного прямого попадания солнечных лучей, что ведёт к перегреву устройства.
• Класс пожарной безопасности 9
УПАКОВКА И ДОКУМЕНТАЦИЯ
• Картонная коробка
• Ударопрочный кейс для хранения и транспортировки
• Инструкция по эксплуатации прибора (Паспорт)
• Транспортировка разрешается только в ударопрочном кейсе, любим видом транспорта закрытого типа.
• Во время погрузочно-разгрузочных работ и транспортировке прибора не допускать сильным ударам и попадания атмосферных осадков.
• Каждый прибор Видеоэндоскоп Н-200В проходит обязательную проверку, испытание после сборки на работоспособность и качество сборки в отделе тех. контроля с фиксацией подписи и печати в паспорте устройства.
• Гарантийный срок один год (12 месяцев) с момента продажи заказчику
• Послегарантийное обслуживание
• Срок службы прибора три года (36 месяцев)
