Вихретоковый дефектоскоп Д-5 (ВД-05НК-ШУ)

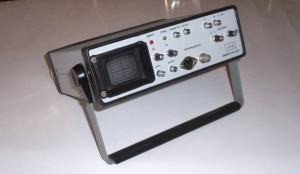

Вихретоковый дефектоскоп Д-5

Прибор предназначен для выявления поверхностных дефектов в металлах на плоских и криволинейных поверхностях, а также на внутренних поверхностях отверстий.

Прибор работает со статическими и вращающимися преобразователями.

Комплектующие изделия к дефектоскопу Д-5:
Блок питания аккумуляторный БА-Д5-01
Преобразователи вращающиеся ВПП-3, ВПО-3
Другие комплектующие изделия к дефектоскопу Д-5

Характерные особенности

  • За счет использования двухкоординатной системы обработки электрического сигнала, прибор обладает высокой селекцией сигнала «дефект - помеха».
    Прибор позволяет эффективно отстраиваться от мешающих факторов, таких как наклон преобразователя, краевой эффект.
  • Использование вращающихся преобразователей значительно повышает возможности и производительность контроля.
    Скорость сканирования плоских поверхнотей достигает 40м/мин.
    Глубина контроля отверстий достигает 200 мм и более.
  • Использование проходных преобразователей позволяет эффективно выявлять поверхностные и подповерхностные дефекты в прутках и трубах.

Технические характеристики

  • Дефектоскоп выявляет дефекты, типы и глубина трещин:
    • на плоских поверхностях — более 0,2 мм;
    • на криволинейных поверхностях — 0,3 мм;
    • сквозные на кромках — 0,3 мм.
  • Изменение зазора между чувствительным элементом преобразователя и объектом контроля, не влияющее на чувствительность — не более 0,2 мм
  • Скорость сканирования — 0,5 м/мин ÷ 40
  • Виды индикации дефекта:
    • визуальная на экране ЭЛТ в виде характерной траектории луча;
    • световая пороговая;
    • звуковая пороговая.
  • Виды используемых преобразователей:
    • статические (накладные и проходные);
    • вращающиеся (для контроля плоских поверхностей и поверхностей внутри отверстий).
  • Питание
    • от сети переменного тока напряжением — 220, 36 В;
    • от сети постоянного тока напряжением — 27 В.
  • Габаритные размеры — 255х76х260 мм
  • Рабочая часть экрана ЭЛТ — 32х40 мм
  • Габаритные размеры без ручки переноса — 255х76х211 мм
  • Масса дефектоскопа — не более 2 кг
  • Температура окружающего воздуха — -10...+50 °С

Дефектоскоп комплектуется различными видами преобразователей, стандартных образцов для настройки и приспособлениями для проведения контроля.
